簡易筋電計の作り方をご紹介します

②～説明書Ver.～ 　⇒　pdfは，こちらをクリック

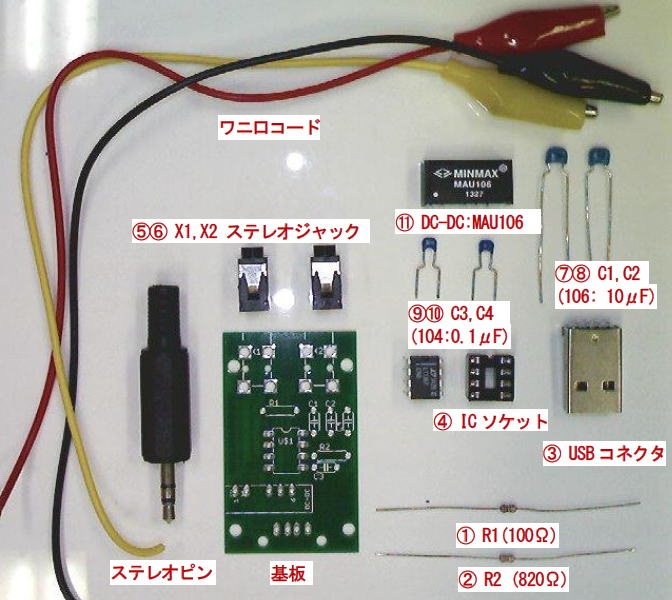

１．用意する部品

２．取り付ける手順（半田付けは背の低いものから順に行いましょう！）半田付方法, 半田除去法（吸取線）

１で示した部品①～⑪の順番に従って，部品を基板に半田付けする．余った針金はニッパーで切る．
基板に刻まれている各記号に当てはめていく（ピンなどを挿入していく）


・Ｒ１に①抵抗100ΩをＲ２に②抵抗820Ωを根本まで差込み，裏を八の字に折り曲げてから半田付けする
・③USB挿入部を裏（半田面）から差込み半田付けする．
・④ICソケットを差込み半田付けする．
（※向き注意：基板とICソケットの「へこみ（欠け）」部分を合わせること！）
　へこみ↓　　　　　　　　　 　



・ステレオジャック⑤，⑥をX1,X2に差込み半田付けする．
・C1・C2に⑦⑧容量10μF(106)，C3・C4に⑨⑩容量0.1μF(104)のコンデンサを半田付けする．
・ソケットの下位置に⑪ＤＣＤＣコンバータ（MAU106）を半田付けする．
・④のICソケットに計装アンプ（IC1LT1167）を差し込む
　（※向き注意：基盤とソケットの「へこみ（欠け）」部分を合わせること！）


・ワニ口コードを三つ編みにして結び目を付ける（→ノイズの混入を防ぐ為）　　　　　　　　　　　　　

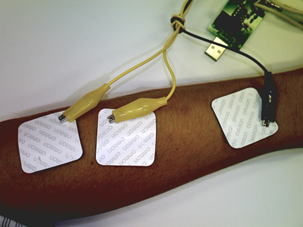

・腕に電極パッドを装着し，ワニ口コードを付ける
・USBをPCのUSB端子かUSBバッテリーに差し込む
・ステレオ端子コードをＰＣのマイク端子に差し込む

　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　　　　　　　完成！！！
●表示ソフト：ハンディオシロスコープ（windows）など
　http://www.vector.co.jp/soft/dl/win95/art/se376225.html
